Quand on branche une valise de diagnostic et qu’un code défaut pointe vers le cylindre 1, encore faut-il savoir lequel c’est sous le capot. Sur un 4 cylindres en ligne monté longitudinalement, la réponse paraît simple. Sur un V6 transversal ou un flat-four, la logique change du tout au tout.
Le cylindre 1 n’occupe pas la même position d’un constructeur à l’autre, et se fier à une règle générale sans vérifier la documentation technique du moteur reste le meilleur moyen de remplacer la mauvaise bobine.
A découvrir également : Les meilleures idées pour transformer et sublimer votre intérieur facilement
Côté distribution ou côté volant moteur : la convention qui varie
Sur la majorité des moteurs en ligne européens, le cylindre 1 se situe côté distribution, c’est-à-dire du côté de la courroie ou de la chaîne de distribution, à l’opposé de la boîte de vitesses. On repère ce côté en cherchant le carter de distribution, souvent surmonté d’un cache en plastique sur les moteurs récents.
Cette convention n’a rien d’universel. Certains constructeurs japonais numérotent à partir du côté volant moteur (côté boîte de vitesses). Sur un moteur transversal, la distribution peut se retrouver à droite ou à gauche selon le sens d’implantation, ce qui rend la simple indication « gauche » ou « droite » inutile sans préciser le point de vue.
A lire également : Guide complet pour réinitialiser facilement le BSI de votre Peugeot 307 HDi
La seule constante fiable, c’est de savoir où se trouve le cylindre 1 sur un moteur en se référant au schéma constructeur plutôt qu’à une habitude acquise sur un autre véhicule.
Moteur en V et à plat : numérotation des bancs et pièges courants
Sur un moteur en V (V6, V8), les cylindres se répartissent sur deux bancs. Le banc 1 est celui qui contient le cylindre 1, mais son emplacement dépend du constructeur. Chez certains, le banc 1 correspond au banc avant (côté calandre) ; chez d’autres, c’est le banc arrière ou celui situé du côté passager.
Un piège classique : confondre banc gauche et banc 1. Sur un V8 américain monté longitudinalement, le cylindre 1 est souvent sur le banc côté conducteur (gauche aux États-Unis). Importez ce même moteur en conduite à droite, et les repères s’inversent si on raisonne en « gauche/droite véhicule » au lieu de « gauche/droite moteur vu de l’arrière ».
Moteurs à plat (boxer)
Les moteurs boxer ajoutent une couche de complexité. Les cylindres sont opposés horizontalement. La numérotation alterne souvent entre les deux côtés : cylindre 1 à droite, cylindre 2 à gauche, cylindre 3 à droite, et ainsi de suite. Là encore, les retours varient sur ce point selon les marques et les générations de moteurs, d’où la nécessité de vérifier le schéma spécifique.
Trois méthodes terrain pour identifier le cylindre 1
Plutôt que de deviner, on peut procéder par élimination avec des méthodes concrètes applicables dans n’importe quel atelier ou garage.
- Consulter la revue technique automobile (RTA) ou le manuel atelier du véhicule. Le schéma de calage y indique la position exacte de chaque cylindre, l’ordre d’allumage et le sens de numérotation. C’est la source la plus fiable, surtout sur des moteurs moins courants.

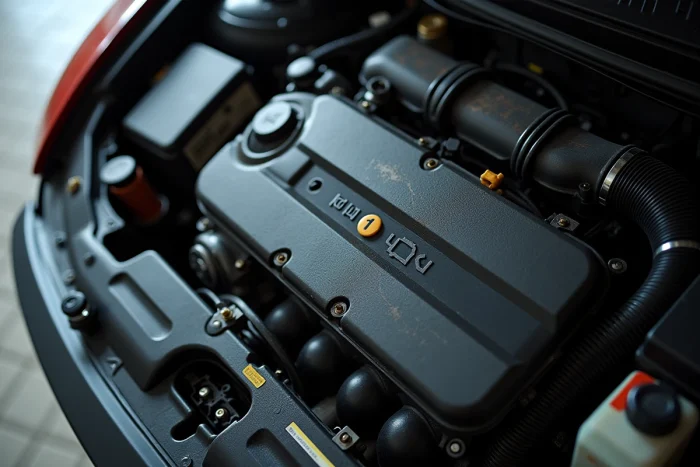

- Repérer les marquages sur le bloc moteur ou le collecteur d’admission. Certains constructeurs gravent ou moulent un numéro près de chaque cylindre, directement sur la culasse ou sur le rail d’injection. Un coup de dégraissant et une lampe suffisent souvent aux faire apparaître.
- Suivre les fils de bobine ou les injecteurs depuis le calculateur moteur. Le faisceau électrique est numéroté dans le schéma de câblage. En identifiant le connecteur du cylindre 1 sur le calculateur, on remonte physiquement jusqu’au bon cylindre.
Ordre d’allumage et cylindre 1 : le lien direct
L’ordre d’allumage d’un moteur commence toujours par le cylindre 1. Connaître cet ordre permet donc une vérification croisée. Sur un 4 cylindres en ligne classique, l’ordre d’allumage courant est 1-3-4-2. Si on tourne le vilebrequin à la main et qu’on observe quelle bougie produit l’étincelle en premier (ou quel injecteur s’active en premier sur un moteur essence à injection séquentielle), on identifie physiquement le cylindre 1.
Sur les moteurs plus anciens équipés d’un allumeur à tête rotative, le repère est encore plus direct. Le fil de bougie branché sur la sortie repérée « 1 » de la tête d’allumeur mène au cylindre 1. Il suffit de suivre le câble.
Cas des moteurs diesel à injection directe
Sur un diesel moderne sans allumeur, on perd ce repère visuel. La méthode du faisceau électrique reste la plus pratique : identifier l’injecteur raccordé à la voie 1 du calculateur d’injection, puis remonter jusqu’au cylindre correspondant. Le manuel atelier indique la correspondance entre les voies du connecteur et les cylindres.
Erreurs de diagnostic liées à une mauvaise identification
Confondre le cylindre 1 avec un autre cylindre a des conséquences directes lors d’une intervention. Remplacer la bobine du cylindre 3 en pensant traiter le cylindre 1 laisse le défaut intact et ajoute une pièce neuve inutile. Sur un moteur en V, intervenir sur le mauvais banc peut conduire à déposer un collecteur d’échappement pour rien.
Le cas le plus problématique concerne le calage de la distribution. Si on repère mal le cylindre 1 lors d’un remplacement de courroie ou de chaîne, le calage des arbres à cames sera décalé, avec un risque de contact soupapes/pistons au démarrage sur les moteurs à chambre fermée.
Avant toute intervention ciblée sur un cylindre, la vérification prend moins d’une minute avec la bonne documentation. Un schéma imprimé ou affiché sur l’écran d’un téléphone, calé contre le pare-brise pendant qu’on travaille, évite ces erreurs coûteuses. Le réflexe à garder : ne jamais supposer que la numérotation d’un moteur suit celle du précédent véhicule sur lequel on a travaillé.
